Bahan semikonduktor yang telah mengalami proses doping disebut bahan ekstrinsik.
Ada dua bahan ekstrinsik yang kepentingannya tak terukur untuk fabrikasi perangkat semikonduktor: n- jenis dan p- Tipe
n- Jenis Bahan
Keduanya n- dan p- jenis bahan dibentuk dengan menambahkan sejumlah atom pengotor yang telah ditentukan sebelumnya ke dalam basis germanium atau silikon. Itu n- tipe dibuat dengan memperkenalkan elemen pengotor yang memiliki lima elektron valensi ( pentavalen), seperti antimon, arsenik, dan fosfor. Efek dari elemen pengotor tersebut ditunjukkan dalam
EXAMPLE 1
Gambar 1.9 (menggunakan antimon sebagai pengotor dalam basis silikon). Perhatikan bahwa empat ikatan kovalen masih ada. Namun, ada tambahan elektron kelima karena atom pengotor, yaitu tidak terkait dengan ikatan kovalen tertentu. Elektron yang tersisa ini, yang terikat longgar dengan atom induknya (antimon), relatif bebas bergerak di dalam atom yang baru terbentuk n- jenis material. Karena atom pengotor yang dimasukkan telah menyumbangkan elektron yang relatif "bebas" ke struktur:
Efek dari proses doping ini pada konduktivitas relatif paling baik dijelaskan melalui penggunaan diagram pita energi pada Gambar 1.10. Perhatikan bahwa energi diskrit level (disebut tingkat donor) muncul di pita terlarang dengan E g jauh lebih sedikit daripada materi intrinsik.
p- Jenis Bahan
tu p- Jenis bahan yang dibentuk dengan doping kristal germanium atau silikon murni dengan atom pengotor tiga elektron valensi. Elemen yang paling sering digunakan untuk tujuan ini adalah boron, galium, dan indium. Pengaruh salah satu elemen ini, boron, pada dasar silikon ditunjukkan pada Gambar 1.11.
EXAMPLE 2
Perhatikan bahwa sekarang jumlah elektron tidak mencukupi untuk menyelesaikan ikatan kovalen dari kisi yang baru terbentuk. Kekosongan yang dihasilkan disebut a lubang dan diwakili oleh lingkaran kecil atau tanda positif karena tidak adanya muatan negatif. Karena lowongan yang dihasilkan akan segera menerima sebuah elektron “bebas”:
Pengotor yang menyebar dengan tiga elektron valensi disebut atom akseptor
Hasilnya p- jenis bahan listrik netral, untuk alasan yang sama dijelaskan untuk n- jenis material
Aliran Elektron versus Lubang
Pengaruh lubang pada konduksi ditunjukkan pada Gambar. 1.12
Jika elektron valensi memperoleh energi kinetik yang cukup untuk memutuskan ikatan kovalennya dan mengisi kekosongan yang diciptakan oleh sebuah lubang, maka akan tercipta kekosongan atau lubang dalam ikatan kovalen yang melepaskan elektron tersebut. Oleh karena itu, terjadi perpindahan lubang ke kiri dan elektron ke kanan, seperti yang ditunjukkan pada Gambar 1.12. Arah yang akan digunakan dalam teks ini adalah dari aliran konvensional, yang ditunjukkan dengan arah aliran lubang.
Dioda semikonduktor dibentuk hanya dengan
menyatukan bahan-bahan ini (dibangun dari basis yang sama — Ge atau Si).
Wilayah ion positif dan negatif yang tidak
terlindungi ini disebut wilayah penipisan karena penipisan pembawa di wilayah
ini. Karena dioda adalah perangkat dua terminal, penerapan tegangan pada
terminalnya menyisakan tiga kemungkinan: tidak ada bias (V D 0 V), bias maju (V
D 0 V), dan bias balik (V. D 0 V).
Tanpa Bias Terapan ( V. D 0 V)
Dalam kondisi tanpa bias (tidak ada
tegangan yang diterapkan), semua pembawa minoritas (lubang) di n- Jenis
material yang berada di wilayah penipisan akan langsung masuk ke p- jenis
material. Semakin dekat pembawa minoritas ke persimpangan, semakin besar
tarikan lapisan ion negatif dan semakin sedikit oposisi ion positif di daerah
penipisan ion negatif. n- jenis material.

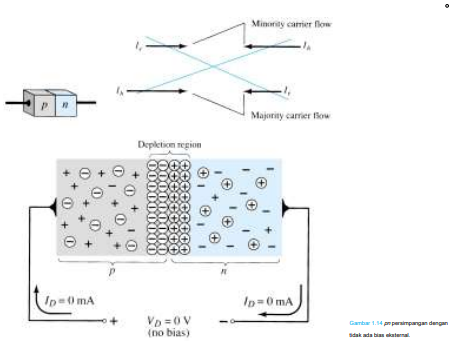

Gambar 1.14 akan mengungkapkan
bahwa besaran relatif vektor aliran sedemikian rupa sehingga aliran bersih di
kedua arah adalah nol. Pembatalan vektor ini telah ditunjukkan dengan garis
bersilangan. Panjang vektor yang mewakili aliran lubang telah ditarik lebih
panjang dari pada aliran elektron untuk menunjukkan bahwa besarnya
masing-masing tidak harus sama untuk pembatalan dan bahwa tingkat doping untuk
setiap bahan dapat menghasilkan aliran pembawa lubang dan elektron yang tidak
sama , oleh karena itu: Dengan tidak adanya tegangan bias yang diterapkan,
aliran muatan bersih dalam satu arah untuk dioda semikonduktor adalah nol.
Simbol untuk dioda diulangi pada
Gambar 1.15 dengan kaitannya n- dan p- tipe wilayah. panah dikaitkan dengan p-
ketik komponen dan bilah dengan itu n- tipe wilayah. Seperti yang ditunjukkan,
untuk V. D 0 V, arus ke segala arah adalah 0 mA.
Simbol untuk dioda diulangi pada Gambar 1.15 dengan kaitannya n- dan p- tipe wilayah. panah dikaitkan dengan p- ketik komponen dan bilah dengan itu n- tipe wilayah. Seperti yang ditunjukkan, untuk V. D 0 V, arus ke segala arah adalah 0 mA.
Kondisi Reverse-Bias ( V. D 0 V)
Jika potensi eksternal V. volt
diterapkan di seluruh pn persimpangan sedemikian rupa sehingga terminal positif
terhubung ke n- jenis material dan terminal negatif terhubung ke p- jenis

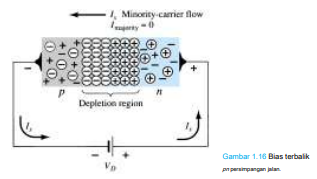

material seperti yang ditunjukkan pada Gambar. 1.16, jumlah ion positif yang
tidak terlindungi di daerah penipisan n- jenis material akan meningkat karena
banyaknya elektron "bebas" yang ditarik ke potensial positif dari
tegangan yang diberikan.
Arus yang ada dalam kondisi bias balik disebut arus saturasi balik dan diwakili oleh I. s.
Kondisi Forward-Bias ( V. D 0 V)
SEBUAH bias maju atau kondisi "on" ditetapkan dengan menerapkan potensi positif ke p- jenis material dan potensi negatif untuk n- jenis material seperti yang ditunjukkan pada Gambar. 1.18. Oleh karena itu, :
Dioda semikonduktor bias maju saat dihubungkan p- jenis dan p ositive dan n- jenis dan n egatif telah mapan.
Penerapan potensi bias maju V. D akan "menekan"
elektron di n- jenis bahan dan lubang di p- jenis bahan untuk bergabung kembali
dengan ion di dekat membatasi dan mengurangi lebar daerah penipisan seperti
yang ditunjukkan pada Gambar 1.18. Aliran elektron pembawa minoritas yang
dihasilkan dari p- ketik material ke n- jenis bahan (dan lubang dari n- ketik
material ke p- jenis material) tidak berubah besarnya (karena tingkat konduksi
dikontrol terutama oleh jumlah pengotor yang terbatas dalam material), tetapi
pengurangan lebar daerah penipisan telah mengakibatkan sebagian besar aliran

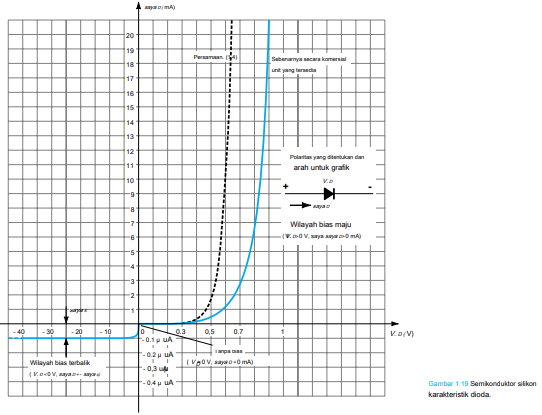

melintasi persimpangan, kembali menghasilkan kenaikan arus secara eksponensial seperti yang ditunjukkan di wilayah bias maju dari
karakteristik Gambar 1.19.
Example 1
Perhatikan gambar 1.19 bahwa unit yang tersedia secara komersial memiliki karakteristik yang bergeser ke kanan dengan sepersepuluh volt. Hal ini disebabkan oleh resistansi "tubuh" internal dan resistansi "kontak" eksternal dari dioda. Masing-masing berkontribusi ke tegangan tambahan pada level arus yang sama seperti yang ditentukan oleh hukum Ohm ( V. IR).
Wilayah Zener
Meskipun skala pada Gambar 1.19 adalah puluhan volt di
daerah negatif, ada titik di mana penerapan tegangan yang terlalu negatif akan
menghasilkan perubahan yang tajam.
pada Gambar. 1.22. Arus meningkat dengan kecepatan yang sangat cepat ke arah yang berlawanan dengan daerah tegangan positif. Potensi bias balik yang menghasilkan perubahan karakteristik yang dramatis ini disebut Potensi zener
Wilayah
Zener dari dioda semikonduktor yang dijelaskan harus dihindari jika respons
sistem tidak akan sepenuhnya diubah oleh perubahan karakteristik yang tajam di wilayah
tegangan balik ini. Potensial bias balik maksimum yang dapat diterapkan sebelum
memasuki wilayah Zener disebut tegangan invers puncak (disebut hanya sebagai
peringkat PIV) atau tegangan balik puncak (dilambangkan dengan peringkat PRV).
Jika suatu aplikasi memerlukan peringkat PIV lebih besar dari pada satu unit,
sejumlah dioda dengan karakteristik yang sama dapat dihubungkan secara seri.
Dioda juga dihubungkan secara paralel untuk meningkatkan kapasitas pembawa
arus.
Silikon versus Germanium
Dioda silikon secara umum memiliki
PIV dan peringkat arus yang lebih tinggi serta rentang suhu yang lebih luas
daripada dioda germanium.
tegangan bias maju diperlukan untuk mencapai wilayah ayunan ke atas. Ini biasanya dari urutan besarnya 0,7 V untuk secara komersial dioda silikon tersedia dan 0,3 V untuk dioda germanium ketika dibulatkan ke persepuluhan terdekat. . Namun, untuk memastikan minimal fusi dengan istilah lain, seperti tegangan keluaran ( V. Hai) dan tegangan maju ( V. F), tidaktation V. T telah diadopsi untuk buku ini, dari kata "ambang."
Efek Suhu
Suhu dapat memiliki efek yang
ditandai pada karakteristik dioda semikonduktor silikon seperti yang disaksikan

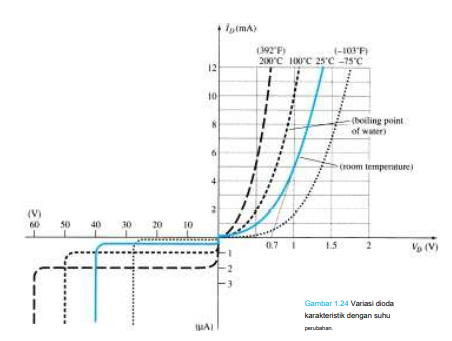

oleh dioda silikon pada Gambar 1.24. Telah ditemukan secara eksperimental
bahwa: Arus saturasi balik I s akan menjadi sekitar dua kali lipat besarnya
untuk setiap kenaikan suhu 10 ° C.
