• Untuk mengetahui dan memahami apa itu Rain Sensor dan Sensor PIR
  • Untuk mengetahui dan memahami  Rain Sensor dan Sensor PIR
  • dapat membuat rangkaian aplikasi Rain Sensor dan Sensor PIR untukmu mendeteksi banjir

    A. Alat

  • Power Supply 12 V
Power Supply berfungsi sebagai sumber energi listrik untuk menyuplai tegangan atau arus listrik pada rangkaian sebesar 12 V.

  • Power Supply 5V

Power Supply berfungsi sebagai sumber energi listrik untuk menyuplai tegangan atau arus listrik pada rangkaian sebesar 5 V.

  • Baterai 12 V

Baterai 12 V berfungsi sebagai sumber energi listrik yang digunakan dalam simulasi ini.

  • Voltmeter

Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.
  • Ground
Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian.


  • Logic State

B. Bahan
  • Resistor 10 K


Specifications
Resistance (Ohms)10K
Power (Watts)0.25W, 1/4W
Tolerance±5%
PackagingBulk
CompositionCarbon Film
Temperature Coefficient350ppm/°C
Lead Free StatusLead Free
RoHS StatusRoHS Compliant
  •  Resistor 220 ohm

 Spesifikasi :

Resistance (Ohms)          : 220 V

Power (Watts)                  : 0,25 W, ¼ W

Tolerance                         : ± 5%

Packaging                        : Bulk

Composition                    : Carbon Film

Temperature Coefficient : 350ppm/°C

Lead Free Status              : Lead Free

RoHS Status                    : RoHs Complient

  • Transistor NPN BC547
A. Konfigurasi Pin
1. Collector
2.  Base
3. Emitter

B. Spesifikasi :
Transistor Type : NPN
Voltage – Collector Emitter Breakdown (Max) : 45 V
Current- Collector (Ic) (Max) : 100mA
Power – Max : 625 mW
DC Current Gain (hFE) (Min) @ Ic, Vce : 110 @ 2mA, 5V
Vce Saturation (Max) @ Ib Ic : 300mV, @ 5mA, 100mA
Frequency – Transition : 300MHz
Current- Collector Cutoff (Max) : -
Mounting Type : Through Hole
Package / Case : TO-226-3, TO-92-3 (TO-226AA) Formed Leads
Packaging : Tape & Box (TB
Lead Free Status : Lead Free
RoHs Status : RoHs Compliant

  • Rain Sensor

Pin Configuration of Rain Sensor:

S.No:

Name

Function

1

VCC

Connects supply voltage- 5V

2

GND

Connected to ground

3

D0

Digital pin to get digital output

4

A0

Analog pin  to get analog output



Raindrop Sensor Features:

  • Working voltage 5V
  • Output format: Digital switching output (0 and 1), and analog voltage output AO
  • Potentiometer adjust the sensitivity
  • Uses a wide voltage LM393 comparator
  • Comparator output signal clean waveform is good, driving ability, over 15mA
  • Anti-oxidation, anti-conductivity, with long use time
  • With bolt holes for easy installation
  • Small board PCB size: 3.2cm x 1.4cm

  • Sensor Infrared

A. Konfigurasi Pin

Pin Name

Description

VCC

Power Supply Input

GND

Power Supply Ground

OUT

Active High Output


B. Spesifikasi
  • 5VDC Operating voltage

  • I/O pins are 5V and 3.3V compliant

  • Range: Up to 20cm

  • Adjustable Sensing range

  • Built-in Ambient Light Sensor

  • 20mA supply current

  • Mounting hole

  • Size: 50 x 20 x 10 mm (L x B x H)

  •  Hole size: φ2.5mm

C. Grafik Respon
Gambar grafik respon Sensor Infrared

  • Relay 12V

A. Konfigurasi PIN Relay

Nomor PIN

Nama Pin

Deskripsi

1

Coil End 1

Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground

2

Coil End 2

Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground

3

Common (COM)

Common terhubung ke salah satu Ujung Beban yang akan dikontrol

4

Normally Close (NC)

Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NC beban tetap terhubung sebelum pemicu

5

Normally Open (NO)

Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NO, beban tetap terputus sebelum pemicu

B. Spesifikasi :
  • Trigger Voltage (Voltage across coil) : 12V DC
  • Trigger Current (Nominal current) : 70mA
  • Maximum AC load current: 10A @ 250/125V AC
  • Maximum DC load current: 10A @ 30/28V DC
  • Compact 5-pin configuration with plastic moulding
  • Operating time: 10msec Release time: 5msec
  • Maximum switching: 300 operating/minute (mechanically)
  • Buzzer


A. Konfigurasi PIN Buzzer

1

Positif

Diidentifikasi dengan simbol (+) atau kabel terminal yang lebih panjang. Dapat didukung oleh 12V DC

2

Negatif

Diidentifikasi oleh kabel terminal pendek. Biasanya terhubung ke ground sirkuit

B. Spesifikasi Buzzer
1. Rated Voltage : 12V
2. DC Operating Voltage : 4 to 12V
3. DC Rated Current* : ≤30mA
4. Sound Output at 10cm* : ≥85dB
5. Resonant Frequency : 2300 ±300Hz
6. Tone : Continuous
7. Operating Temperature : -25°C to +80°C
8. Storage Temperature : -30°C to +85°C
9. Weight : 2g
*Value applying at rated voltage (DC)
  • LED

    a. Spesifikasi :

    * Superior weather resistance

    * 5mm Round Standard Directivity

    * UV Resistant Eproxy

    * Forward Current (IF): 30mA

    * Forward Voltage (VF): 1.8V to 2.4V

    * Reverse Voltage: 5V

    * Operating Temperature: -30℃ to +85℃

    * Storage Temperature: -40℃ to +100℃

    * Luminous Intensity: 20mcd

    b. Konfigurasi Pin :

    * Pin 1 : Positive terminal of LED

    * Pin 2 : Negative terminal of LED


  • Motor DC



A. Konfigurasi PIN

No:

Pin Name

Description

1

Terminal 1

A normal DC motor would have only two terminals. Since these terminals are connected together only through a coil they have not polarity. Revering the connection will only reverse the direction of the motor

2

Terminal 2



  • RESISTOR

Resistor merupakan komponen elektronika dasar yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian.Sesuai dengan namanya, resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Resistor memiliki simbol seperti gambar dibawah ini :


Simbol Resistor

Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :


Dimana V adalah tegangan,  I adalah kuat arus, dan R adalah Hambatan.

Di dalam resistor, terdapat ketentuan untuk membaca nilai resistor yang diwakili dengan kode warna dengan ketentuan di bawah ini :



Sebagian besar resistor yang kita lihat memiliki empat pita berwarna . Oleh karena itu ada cara membacanya seperti ketentuan dibawah ini :
1. Dua pita pertama dan kedua menentukan nilai dari resistansi
2. Pita ketiga menentukan faktor pengali, yang akan memberikan nilai resistansi.
3. Dan terakhir, pita keempat menentukan nilai toleransi.


  • Transistor NPN
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Kapasitor NPN memiliki simbol seperti gambar di bawah ini:
Simbol Transistor NPN BC547


Terdapat rumus rumus dalam mencari transistor seperti rumus di bawah ini:
V = (Vbat - Vled)
Rled = V / Iled
IB = (VBB - VBE) / RB
                                                                      VCE = VCC - ICR
                                                                         PD = VCE.IC

Karakteristik Input

Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.

Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.

 Karakteristik Output

Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.

Gelombang I/O Transistor



  • Rain sensor

    Rain sensor atau sensor hujan adalah jenis sensor yang berfungsi mendeteksi terjadinya hujan atau tidak. Pada sensor ini, terdapat integrated circuit atau IC (komponen dasar yang terdiri dari resistor, transistor, dan lain-lain) komparator yang berfungsi memberikan sinyal berupa logika ‘on’ dan ‘off’. Sehingga ketika sensor mendeteksi adanya hujan, wiper mobil secara otomatis akan berfungsi tanpa harus mengaktifkan saklar manual.

    Sensor hujan juga mampu mengatur kecepatan wiper saat menyeka air hujan di kaca mobil, mulai dari posisi low, intermittent, hingga high speed. Pengaturan tersebut tergantung dari curah hujan yang menerpa kaca mobil.

Komponen Sensor Hujan

  1. Sensor hujan bermaterial dari FR-04 dengan dimensi 5 centimeter (cm) x 4 cm berlapis nikel.
  2. Lapisan modul pada sensor mempunyai sigar oksidasi sehingga tahan terhadap korosi.
  3. IC komputer.
  4. Terdapat potensiometer yang berfungsi mengatur sensifitas sensor.
  5. Dua output digital dan analog.


  • Sensor Infrared
Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar. Sensor infrared memiliki simbol seperti gambar di bawah ini :


Prinsip Kerja Sensor Infrared




Gambar 1. Ilustrasi prinsip kerja sensor infrared

Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.


Gambar 2. Rangkaian dasar sensor infrared common emitter yang menggunakan led infrared dan fototransistor


Prinsip kerja rangkaian sensor infrared berdasarkan pada gambar 2. Adalah ketika cahaya infra merah diterima oleh fototransistor maka basis fototransistor akan mengubah energi cahaya infra merah menjadi arus listrik sehingga basis akan berubah seperti saklar (swith closed) atau fototransistor akan aktif (low) secara sesaat seperti gambar 3:



Gambar 3. Keadaan Basis Mendapat Cahaya Infra Merah dan Berubah Menjadi Saklar (Switch Close) Secara Sesaat

Grafik Respon Sensor Infrared


Gambar 4. Grafik respon sensor infrared

Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

  • Motor DC
     Motor DC adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.
Simbol DC Motor :










Cara Kerja Motor DC :
        Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.

  • Light Emitting Code (LED)

  Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

    Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya.  Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

Simbol dan Bentuk LED (Light Emitting Diode)Bentuk dan Simbol LED (Light Emitting Diode)


Cara Kerja LED (Light Emitting Diode)

Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

Cara kerja LED (Light Emitting Diode)

LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya.

  • Baterai

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable). Baterai simbol seperti gambar di bawah ini:
Gambar Simbol Baterai

  • Power Supply
Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC). Power supply memiliki simbol sebagai berikut :
Gambar simbol power supply
  • Buzzer

Buzzer   adalah   sebuah   komponen   elektronika   yang   berfungsi   untuk   mengubah  getaran  listrik  menjadi  getaran  suara  getaran  listrik  menjadi  getaran  suara.  Pada  dasarnya  prinsip  kerja buzzer  hampir  sama  dengan  loudspeaker,  jadi  buzzer  juga  terdiri  dari  kumparan  yang  terpasang  pada  diafragma  dan  kemudian  kumparan  tersebut  dialiri  arus  sehingga  menjadi  elektromagnet,  kumparan  tadi  akan  tertarik  ke  dalam  atau  keluar,  tergantung  dari  arah  arus  dan  polaritas  magnetnya,  karena  kumparan  dipasang  pada  diafragma  maka  setiap  gerakan  kumparan  akan  menggerakkan  diafragma  secara  bolak-balik  sehingga  membuat udara  bergetar  yang  akan  menghasilkan  suara.  Buzzer  biasa  digunakan  sebagai  indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm).

Cara Kerja Buzzer pada saat aliran listrik atau tegangan listrik yang mengalir ke rangkaian yang menggunakan piezoeletric tersebut. Piezo buzzer dapat bekerja dengan baik dalam menghasilkan frekwensi di kisaran 1 - 6 kHz hingga 100 kHz. Buzzer memiliki simbol seperti gambar di bawah ini :

Gambar Simbol Buzzer

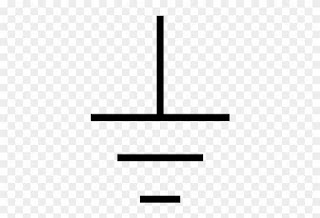

  • Ground
Ground atau pertanahan adalah bagian dari Peralatan Listrik rumah. Namun kebanyakan dari masyatrakat Indonesia sudah terbiasa menyebut pertanahan atau gruonding ini dengan kata arde.
Ground atau arde pada instalasi listrik berguna sebagai pencegah terjadinya kontak antara makhluk hidup dengan tegangan listrik yang terekspos akibat terjadi kegagalan isolasi. Ground dalam rumah Anda terpasang dengan dua macam, yaitu untuk instalasi listrik rumah dan instalasi penangkal petir.Grounding Memiliki simbol seperti gambar di bawah ini :

  • Logic State


Gerbang logika atau logic State adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.
. Prosedur Percobaan

Step 1:SUSUN dan SIAPKAN KOMPONEN

Step 2:RANGKAI KOMPONEN

Step 3: BUAT SIMULASI PADA PROTEUS

Step 4: MENCOBA RANGKAIAN

Step 5: MENERAPKAN RANGKAIAN

B. Rangkaian Simulasi
  • Foto Rangkaian
Gambar Rangkaian Saat Rain Sensor dan Sensor Infrared logika 0 dan belum mendeteksi genangan air

Gambar Rangkaian Saat Rain Sensor dan Sensor Infrared logika 1 dan sudah mendeteksi genangan air
  • Prinsip Kerja
A. Prinsip Kerja Sensor Rain Sensor

A. Prinsip Kerja Sensor Infrared
