TUGAS 3 ELEKTRONIKA

SUBCHAPTER 4.13 PSpice Windows


1. Tujuan [Kembali]
  • Untuk menyelesaikan tugas matkul elektronika yang diberi oleh bapak Dr. Darwison,M.T.
  • Dapat mengetahui dan memahami apa itu PSpice windows
  • Untuk mengetahui rangkaian yang mengalir dalam PSpice windows

2. Alat dan Bahan[Kembali]

  • Ground, berfungsi sebagai penghantar arus listriklangsung ke bumi



  • AC power, sebagai sumber arus ac (bolak balik)


  • Resistor, berfungsi sebagai pembagi, pembatas dan pengatur arus dalam suatu rangakaian.


Resistor 1k Ohm
Resistor berfungsi untuk menghambat arus dalam rangkaian listrik.
Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.



  • Transistor, berfungsi sebagai penguat, seabagai sirkuit pemutus dan penyambung arus, stabilitas tegangan, dan modulasi sinyal



  •  Kapasitor, berfungsi sebagai tempat penyimpangan arus dan tegangan



  • Batterai, berfungsi sebagai sumber arus DC





3. Dasar Teori[Kembali]

Konfigurasi Pembagi Tegangan


Hasil contoh 4.7 akan  diverifikasi menggunakan PSpice Windows. Jaringan gambar 4.69 dapat dibangun yang terdiri dari transistor,sumber dc,resistor, dan kapasitor.Tiga VIEWPOINTS muncul pada gambar 4.69 yang diperoleh dari perpustakaan SPECIAL.slb.Hasil positif diperoleh untuk IPROBE jika arus konvensional memasuki sisi simbol dengan kurva internal yangmewakili skala meter.Kami ingin mengatur nilai beta untuk transistor agar sesuai dengan contoh.Ini adalah accom


Gambar 4.69  Menerapkan PSpice Windows ke konfigurasi pembagi tegangan

Karena jaringan pembagi tegangan adalah jaringan yang memliki sensitivitas rendah terhadap perubahan beta,maka kita kembali ke transistor dan mengganti beta 140 dengan nilai default 225,9 dan memeriksa hasilnya. Analisis akan menghasilkan tingkat as yang muncul pada gambar 4.70 yang sangat dekat dengan gambar 4.69

Gambar 4.70 Responyang diperoleh setelah perubahan dari 140 ke 225,9 untuk jaringan gambar 4.69.

Konfigurasi fixed bias pada gambar 4.71  adalah dari contoh 4.1 untuk memungkinkan perbandingan hasil beta diatur ke 50 menggunakan prosedur. Kita akan menggunakan VIEWPOINT untuk membaca tegangan kolektor ke emitor dan memungkinkan tampilan arus bias. Konfigurasi fixed bias sangat sensitif terhadap beta.

Gambar 4.71 Konfigurasi bias tetap dengan a dari 50


Jaringan dari Gambar 4.71
dengan beta 255.9.



 Arus mengalir dari baterai ke resistor dan transistor lalu ke ground


Prosedur Percobaan

Step 1. Susun dan Siapkan Komponen
Step 2. Rangkai Komponen
Step 3. Mulai Simulasi Pada Proteus
Step 4. Amati Rangkaian Yang Terjadi





gambar 4.69
Menerapkan PSpice Windows ke file
konfigurasi pembagi tegangan
dari Contoh 4.7.



Gambar 4.70
Tanggapan
diperoleh setelah mengubah beta
dari 140 menjadi 255,9
untuk jaringan Gambar 4.69.




Gambar 4.71 : Konfigurasi bias tetap
dengan beta 50.

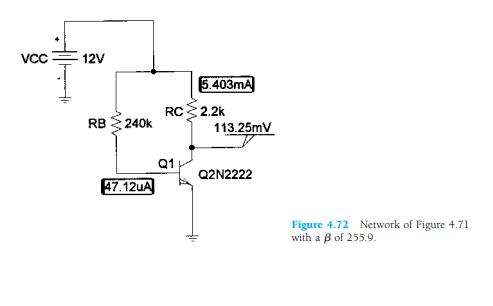

Gambar 4. 72 : Jaringan dari Gambar 4.71
dengan beta 255.9.



Video Rangkaian 4.69




Video Rangkaian 4.70




Video Rangkaian 4.71




Video Rangkaian 4.72







    Download materi silahkan klik Disini
    Download HTML  Disini
    Download bentuk rangkaian 4.69
    Download bentuk rangkaian 4.70 Disini
    Download bentuk rangkaian 4.71 klik Disini
    Download bentuk rangkaian 4.71  Disini
    Download video simulasi rangkaian 4.69 Disini
    Download video simulasi rangkaian 4.70 Disini
    Download video simulasi rangkaian 4.71 klik Disini
    Download video simulasi rangkaian 4.72 Disini
