Modul IV
Laporan Akhir 2



1. Jurnal
[Kembali]



2. Alat dan Bahan [Kembali]

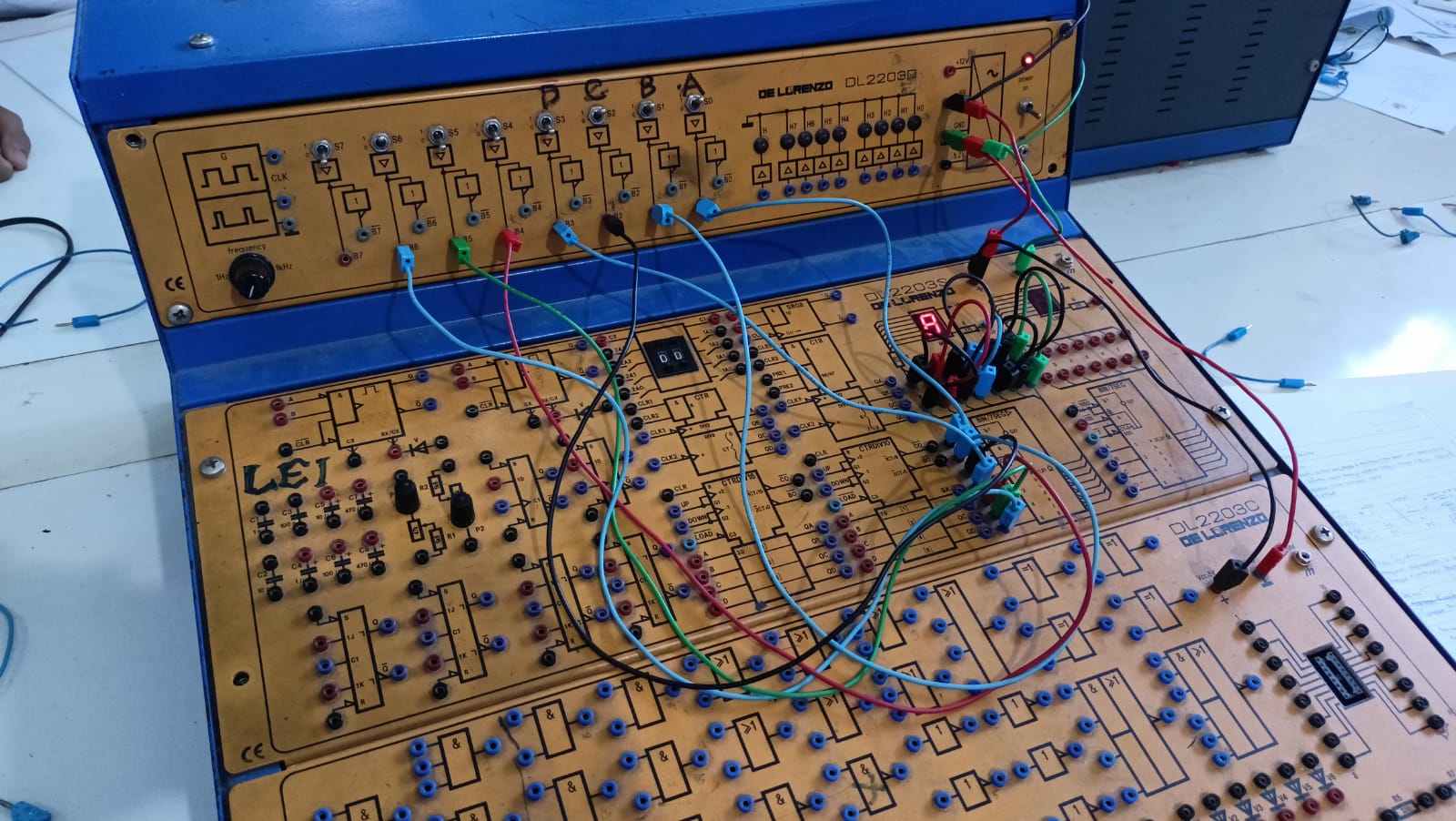

                1. Panel DL 2203D
                2. Panel DL 2203C
                3. Panel DL 2203S
                4. Jumper

JK Flip Flop


D Flip Flop
IC 74LS112

IC 74LS90

IC 7493



 IC 74193

3. Rangkaian Simulasi [Kembali]






4. Prinsip Kerja Rangkaian [Kembali]

     Pada rangkaian ini digunakan IC 4511 dan seven segment anoda, dimana saklar 1 dihubungkan ke input A, saklar 2 dihubungkan ke input B, dan seterusnya, dan untuk saklar 5 dihubungkan ke input LT, saklar 6 ke input BI, dan saklar 7  dihubungkan ke input LE/STB.  pada rangkaian ini saat dijalankan sesuai modul, terdapat error pada seven segmentnya, kiranya pada IC 4511 ini ternyata decoder katoda, yang mana harus dihubungkan ke ground agar bisa berjalan atau aktif. Untuk Percobaan 2 kondisi 3 ini harus memakai seven segment anoda, maka supaya IC 4511 ini aktif ke seven segmentnya, maka sesudah output IC 4511 harus diberikan gerbang NOT agar aktif, karna prinsip kerja pada LT yaitu dia akan aktif jika saat aktif low atau berlogika 0, maka semua output pada IC 4511 ini akan aktif semuanya, dan seven segment common anodanya sesuai hasilnya yang masuk pada IC 4511.
Pin LT (Lamp Test) memiliki fungsi untuk mengaktifkan semua output menjadi aktif low,   sehingga semua led pada seven segmen menyala dan menampilkan angka 8. Pin LT akan     aktif jika diberi logika low. Pin ini juga digunakan untuk mengetes kondisi LED pada seven segment.
 Pin RBI (Ripple Blanking Input) memiliki fungsi untuk menahan data input (disable input), pin RBI akan aktif jika diberi logika low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.
Pin RBO (Ripple blanking Output) memiliki fungsi untuk menahan data output (disable    output), pin RBO ini akan aktif jika diberikan logika Low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.

5. Video Rangkaian [Kembali]




6. Analisa [Kembali]

1. Analisa Pengaruh LT,RBO dam RBI pada rangkaian
    LT berfungsi untuk mengaktifkan semua outputt menjadi aktif low sehingga cahaya pada seven segment akan menyala dan menampilkan angka 8.
    Kaki RBO yang aktif ketika berlogika low akan menahan data output sehingga seven segment tidak aktif dan seluruh kaki output akan berlogika high.
    Kaki RBI yang aktif ketika berlogika low akan menahan data input sehigga seven segment tidak aktif dan seluruh output akan berlogika high

2.Analisa pengaruh BCD Decoder to Seven Segment pada rangkaian
    BCD Decoder membuat output yang masih binary ke bentuk decimal. sekaligus mengubah input yang awalnya sedikit (misal 4) menjadi banyak (misal 7) sehingga outputnya terhubung semua ke kaki seven segment dan seven segment bisa menyala dengan semestinya

7. Link Download [Kembali]

Download html Klik disini
Download Video Percobaan Klik disini
Download File Rangkaian Klik disini
Download datasheet 4551 Klik disini
Download datasheet SW-SPDT: Klik disini
Download datasheet 7-segment Klik disini
Datasheet gerbang NOT: Klik disini
